Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Yuka
Zahlungs- und Versandbedingungen
Min Bestellmenge: 50 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Kastenpaket
Lieferzeit: 3-7 Arbeitstage
Zahlungsbedingungen: L/C,T/T
Versorgungsmaterial-Fähigkeit: 300.000 Stück/Monat
Modell Nr.: |
Die in Absatz 1 genannten Angaben sind zu beachten. |
Marke: |
Yuka |
Fließrate: |
5.0m ³ /min |
Anschlussgröße: |
Rc1 |
Maxi.burst Drucklager: |
90 Kg.F. |
Filtergehäuse Spanlife: |
15 Jahre |
Das Element dient dem Leben: |
Bis zu 4000 Stunden unter bewerteten Arbeitsbedingungen |
Betriebstemperatur: |
Von 1,5 °C bis 80 °C |
Maximaler Arbeitsdruck: |
1.6MPa |
Filtrationsleistung: |
00,01 μm,00,001 mg/M3 |
Abmessung: |
138*111*357cm |
Teile: |
Kupfer-Rundventil |
Modell Nr.: |
Die in Absatz 1 genannten Angaben sind zu beachten. |
Marke: |
Yuka |
Fließrate: |
5.0m ³ /min |
Anschlussgröße: |
Rc1 |
Maxi.burst Drucklager: |
90 Kg.F. |
Filtergehäuse Spanlife: |
15 Jahre |
Das Element dient dem Leben: |
Bis zu 4000 Stunden unter bewerteten Arbeitsbedingungen |
Betriebstemperatur: |
Von 1,5 °C bis 80 °C |
Maximaler Arbeitsdruck: |
1.6MPa |
Filtrationsleistung: |
00,01 μm,00,001 mg/M3 |
Abmessung: |
138*111*357cm |
Teile: |
Kupfer-Rundventil |
HInstallierenDruckluftfilter?
1. Vor der Montage die Druckluftleitungen und Ventile, die an den Luft- und Abluftanschluss des Filters angeschlossen sind, reinigen.
2- Die Kombination von Hauptschifffiltration und Endfiltration zu übernehmen, um die Gasqualität am Einsatzort sicherzustellen.
3Bei der Installation sollte der Luftdurchgang und der Ausgang des Filters gleich gehalten und der Abwasserausgang am unteren Ende sein.Es muß im senkrechten Bereich ein bestimmter Platz reserviert werden, um die Wartung des Filters und den Austausch des Filters zu erleichtern.Filterelement.
4Der Filter des Schraubluftkompressors sollte an einem gelüfteten und kühlen Ort so nahe wie möglich am Luftpunkt installiert werden.Um den Einfluss der Pipeline auf die Qualität der gefilterten Druckluft zu reduzieren.
5. Installieren und verwenden innerhalb des angegebenen Arbeitsdrucks- und Arbeitstemperaturbereichs,und installieren Sie alle Filterstufen in der richtigen Reihenfolge gemäß den Anweisungen für die Luftzufuhr und -abfuhr oder der Richtung, die durch den Pfeil angezeigt wird, von großer bis feiner Montage.Weil das Öl in der Luft nach unten in den Filter geleitet wird und dann an der Innenwand der Pipeline klebt, ist es schwierig, wirksame Mittel zur Entfernung zu finden.

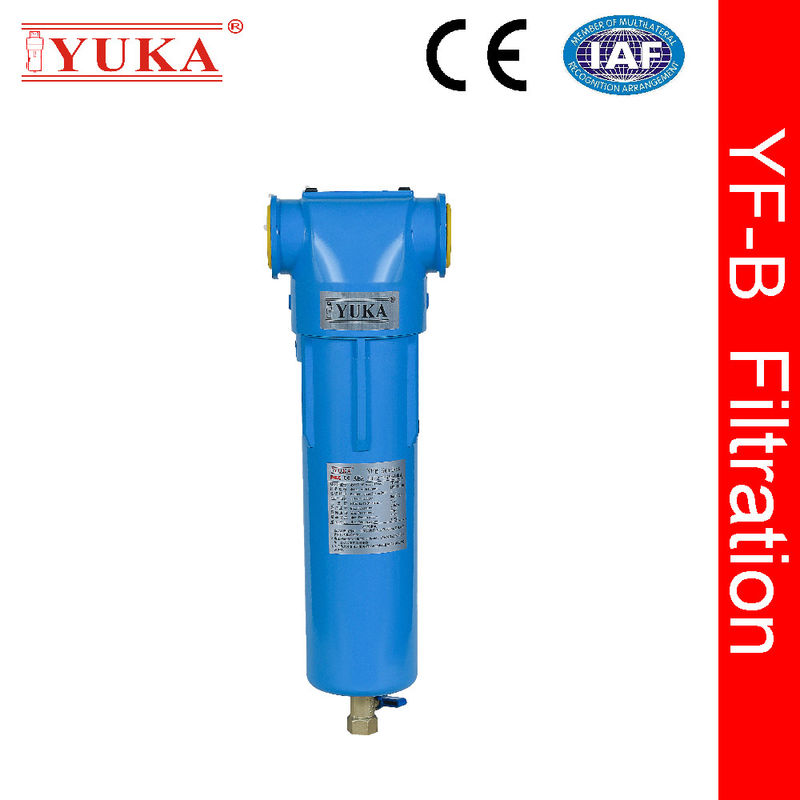

YFB-SerieDruckluftfilter-TrennseparatorMerkmal und Nutzen
1Integrierte Druckgusstechnologie, Filtergehäuse mit 90 kg.f Drucklager, 15 Jahre Garantie für das Filtergehäuse.
2Hohe Filtrationsleistung. Mit Borosilikatfaserglasmaterial, 96% Porosität Schmutz-Haltbarkeit. 7-Schicht-Design für Filterelement
3Antikorrosionsbehandlung für Innen- und Außenbereich, Verhinderung einer zweiten Verschmutzung, Senkung der Wartungskosten für Eigentümer
4Niedrigdruckrückgang kontrolliert, Energieeinsparung und Geldersparnis.
Technische Spezifikation
| Modell | RohrGröße | Durchflussraten | Abmessungen (mm) | |||||||
| L/S | m3/min | SCHM | W W(siehe | D (DepDie | H (Höhe) | Eine | B | C(cWohnungsbau) | ||
| Die in Absatz 1 genannten Bedingungen gelten nicht. | RC1/2" | 16.7 | 1.0 | 35.5 | 96 | 79 | 252 | 29 | 223 | 118 |
| YFB020 | RC3/4" | 25.0 | 1.5 | 53.0 | 96 | 79 | 252 | 29 | 223 | 118 |
| Die in Absatz 1 genannten Bedingungen gelten nicht. | RC3/4" | 30.0 | 1.8 | 63.6 | 96 | 79 | 286 | 29 | 257 | 153 |
| YFB040 | RC1" | 33.3 | 2.0 | 71.0 | 96 | 79 | 286 | 29 | 257 | 153 |
| Die in Absatz 1 genannte Regelung gilt nicht. | RC1" | 60.0 | 3.6 | 127.0 | 138 | 111 | 357 | 37 | 320 | 208 |
| YFB070 | RC1" | 83.3 | 5.0 | 177.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB080 | RC1-1/2" | 125.0 | 7.5 | 265.0 | 138 | 111 | 458 | 37 | 421 | 303 |
| YFB090 | RC2 | 166.7 | 10.0 | 353.1 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB100 | RC2-1/2" | 216.7 | 13.0 | 459.0 | 174 | 142 | 558 | 58 | 500 | 467 |
| YFB110 | RC2 | 283.3 | 17.0 | 600.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB120 | RC2-1/2" | 316.7 | 19.0 | 671.0 | 174 | 142 | 838 | 58 | 780 | 794 |
| YFB130 | RC3 | 416.7 | 25.0 | 883.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB140 | RC4 | 466.7 | 28.0 | 989.0 | 220 | 184 | 645 | 74 | 571 | 514 |
| YFB150 | RC3 | 683.3 | 41.0 | 1448.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| YFB160 | RC4 | 800.0 | 48.0 | 1695.0 | 220 | 184 | 902 | 74 | 828 | 764 |
| Technische Anforderungen | Höchstbetriebsdruck: 16 barg Höchstbetriebstemperatur: 80°C Mindestbetriebstemperatur1.5°C | |||||||||
| DrückenZeit | Barg | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 59 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Korrektur in der Tatr | 0.38 | 0.53 | 0.65 | 0.76 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
