Hongrijia Depurate Facility Science & Technology Co., Ltd. yuka@szyuka.cn 86-0755-28686438
Einzelheiten zum Produkt
Herkunftsort: China
Markenname: Yuka
Zahlungs- und Versandbedingungen
Min Bestellmenge: 50 Stück
Preis: Verhandlungsfähig
Verpackung Informationen: Kastenpaket
Lieferzeit: 3-7 Arbeitstage
Zahlungsbedingungen: L/C,T/T
Versorgungsmaterial-Fähigkeit: 300.000 Stück/Monat

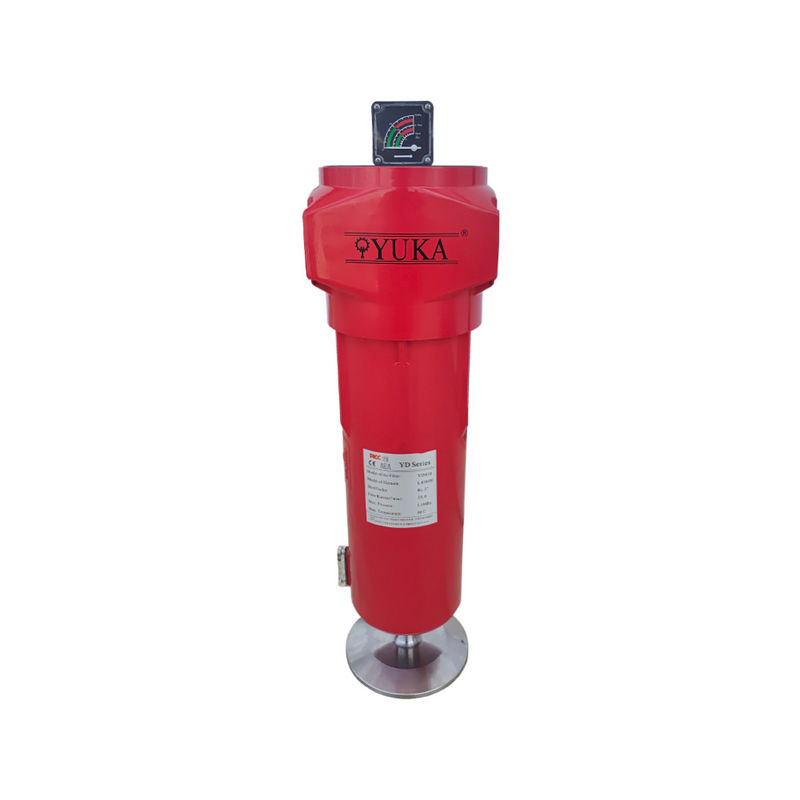

Modell Nr.: |
YD620 |
Ursprung: |
China |
Das Element dient dem Leben: |
6000 bis 8000 Stunden |
Schablonen: |
ohne Schindel |
Mittleres Material: |
Glasfaser |
Typ: |
Kartuschenfilter |
Material: |
Aluminiumlegierung |
Wohnungsbau Lige: |
15 Jahre |
Filtrationsleistung: |
Von 5 μm bis 0,01 μm |
Maxi, Druck einsetzen.: |
1.0mpa |
Betriebstemperatur: |
1.5 bis 80 oC |
Korrosionsbeständigkeit: |
Innen und Außen |
Teile: |
Dp-Anzeiger, automatischer Abfluss, Sichtglas |
Transportpaket: |
Braune Innenbox und Karton |
Filtrationsgrad: |
Mittlerer Filter |
Verbindung: |
Rc3 |
Fließrate: |
37.2.0m3/Min. |
Effizienz: |
F9 |
Ablenkungsflosse Design auf Element Top Cap: |
Weniger Druckverlust |
Soem- u. ODM-Service: |
- Ja, das ist es. |
Druck-Verlust: |
Ungefähr 0,25 Bar |
Blutungsventil: |
Erhältlich |
Spezifikation: |
Abmessungen: 200 x 189 x 1012 mm |
Modell Nr.: |
YD620 |
Ursprung: |
China |
Das Element dient dem Leben: |
6000 bis 8000 Stunden |
Schablonen: |
ohne Schindel |
Mittleres Material: |
Glasfaser |
Typ: |
Kartuschenfilter |
Material: |
Aluminiumlegierung |
Wohnungsbau Lige: |
15 Jahre |
Filtrationsleistung: |
Von 5 μm bis 0,01 μm |
Maxi, Druck einsetzen.: |
1.0mpa |
Betriebstemperatur: |
1.5 bis 80 oC |
Korrosionsbeständigkeit: |
Innen und Außen |
Teile: |
Dp-Anzeiger, automatischer Abfluss, Sichtglas |
Transportpaket: |
Braune Innenbox und Karton |
Filtrationsgrad: |
Mittlerer Filter |
Verbindung: |
Rc3 |
Fließrate: |
37.2.0m3/Min. |
Effizienz: |
F9 |
Ablenkungsflosse Design auf Element Top Cap: |
Weniger Druckverlust |
Soem- u. ODM-Service: |
- Ja, das ist es. |
Druck-Verlust: |
Ungefähr 0,25 Bar |
Blutungsventil: |
Erhältlich |
Spezifikation: |
Abmessungen: 200 x 189 x 1012 mm |
Das Arbeitsprinzip vonDruckluftfilter
Schwerkraft
In Druckluft, Öltropfen mit einem Partikeldurchmesser von 20μm bis 50μje höher die Luftströmungsgeschwindigkeit, desto geringer der Filterwirkungsgrad;
Trägheitskollision
Partikel mit großer Fläche mit einem Durchmesser von mehr als 1μJe größer die Luftstromgeschwindigkeit, desto höher die Kollisionsrate und desto besser der Effekt.
Direktes Abfangen
Der Luftstrom von Partikeln mit einem Durchmesser von 1μM bis 0.3μm wird von der Faserschicht an 1/2 derFilterelementJe kleiner die Partikel, desto geringer die Abfangleistung.
Durchdringung
Partikel mit einem Durchmesser von weniger als 0.3μDie unregelmäßige Brownian-Bewegung, die zu diesem Zeitpunkt erzeugt wird, steht nicht im Einklang mit dem Luftstromweg.Je intensiver die Brownian-Bewegung und desto größer die Wahrscheinlichkeit der Erfassung.
Filterart
①DruckpartikelLuftfilterwerden verwendet, um Staub und Partikel aus der Luft zu entfernen.
②Kolessierfilter werden hauptsächlich verwendet, um Öl und/oder Feuchtigkeit, die in der Druckluft in sehr kleinen Tröpfchen suspendiert sind, zu erfassen.
③Aktivkohlefilter entfernen (Öl-) Gerüche und Dämpfe.
Wir wollen uns die verschiedenen Arten vonLuftFilter und die Fragen, die Ihnen helfen, den richtigen Filter zu wählen.
| 1. Beurteilen Sie die Anforderungen Ihrer Anwendung. | 3Mikron Filtrationsleistung, die Sie benötigen? | |||||||
| 2Welche Art der Filtration ist erforderlich? Koalezentfiltermaterial entfernt feste und flüssige Verunreinigungen aus Gasströmen.Partikelfiltermedien entfernen feste aus Gasströmen.Absorptionsmedien entfernen Kohlenwasserstoffdämpfe aus Gasströmen. | ||||||||
| 4Welche Arbeitsbedingungen gelten für Ihre Anwendung?Hauptsächlich berücksichtigt werden: Durchfluss, Arbeitsdruck, Temperatur,Druckverlust,Baustoff (Edelstahl, Aluminiumlegierung,leichter Stahl, Kohlenstoffstahl) | ||||||||
| 5Filterdurchfluss von wie viel SCFM? Druckverlust sollte kleiner als ** bar sein? | ||||||||
Merkmal und Nutzen
②6000 bis 8000 StundenLebensdauer für Filterelement, Filterleistung bis zu 99,99%
3 Integriertes Druckgussfilter bis zu3 Zoll, Durchfluss bis zu37.2m3/min.
4 Alternative für die Domnick Hunter Oil X Plus Serie.
5 Dank der einzigartigen Konstruktion ein geringer Druckverlust
Filterelementklasse
| Filtrationsgrad | |
|
|
|
|
|
|
| Zinssatz | AO | AA | AX | ACS | AR | Jahresabschluss | |
| Partikelentfernung (ISO12500-3) | 5 μm | 1 μm | 00,01 μm | 00,01 μm | - | 1 μm | 00,01 μm |
| Aerosolkonzentration im Auslauföl (ISO 12500-1) | 5 mg/m3 | 00,6 mg/m3 | < 0,01 mg/m3 | < 0,001 mg/m3 | < 0,004 mg/m3 | - | - |
| Filtrationsleistung von Partikeln(ISO 12500-3) | - | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% | 99.999+% |
| Filtrationsleistung von(ISO 12500-1) | 50% | Mehr als 80% | 99.9+% | 99.99+% | - | - | - |
| Lebensdauer der Elemente | 6000 Stunden | 6000 Stunden | 6000 Stunden | 6000 Stunden | 2000 bis 3000 Stunden | 4000 bis 6000 Stunden | 4000 bis 6000 Stunden |
| Vorhergehend: | VorherKühllufttrockner | nach dem Lufttrockner | nach AO | nach AA | vor AX | nach dem Trocknungsmittel | nach AR |
| Modell | Rohrgröße | Durchflussrates | Abmessungenon (mm) | |||||||
| L/S | m3- Ich weiß.n | SCHM | Breite) | D (DepDie | H (Heig)ht) | Eine | B | C ((Zulassung für Wohnungen) | ||
| Zulassung | RC1/2" | 16.7 | 1.0 | 35.3 | 89 | 79 | 246 | 40 | 186 | 118 |
| Zulassung | RC3/4" | 25.0 | 1.5 | 53.0 | 89 | 79 | 246 | 40 | 186 | 118 |
| Zulassung | RC1/2" | 30.0 | 1.8 | 63.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| YD035 | RC3/4" | 33.3 | 2.0 | 70.6 | 89 | 79 | 280 | 40 | 220 | 158 |
| Zulassung | RC3/4" | 46.7 | 2.8 | 98.9 | 120 | 110 | 377 | 55 | 276 | 195 |
| Zulassung | RC1" | 60.0 | 3.6 | 127.1 | 120 | 110 | 377 | 55 | 276 | 195 |
| YD080 | RC1" | 80.0 | 4.8 | 169.5 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD145 | RC1-1/2" | 120.0 | 7.2 | 254.2 | 120 | 110 | 477 | 55 | 377 | 290 |
| YD220 | RC2 | 200.0 | 12.0 | 423.7 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD260 | RC2-1/2" | 233.3 | 14.0 | 494.4 | 162 | 151 | 676 | 64 | 566 | 480 |
| YD330 | RC2 | 267.2 | 16.0 | 564.8 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD360 | RC2-1/2" | 317.3 | 19.0 | 670.7 | 162 | 151 | 984 | 64 | 875 | 780 |
| YD405 | RC2-1/2" | 367.4 | 22.0 | 776.6 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD430 | RC3 | 467.6 | 28.0 | 988.4 | 200 | 189 | 757 | 78 | 634 | 560 |
| YD620 | RC3 | 620.0 | 37.2 | 1313.6 | 200 | 189 | 1012 | 78 | 889 | 780 |
| Technische Anforderungen | Höchstbetriebsdruck: 10 barg Höchstbetriebstemperatur: 80°C Mindestbetriebstemperatur1.5°C | |||||||||
| PrEsssurE | Barg | 1 | 2 | 3 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
| Psig | 15 | 29 | 44 | 73 | 87 | 100 | 116 | 131 | 145 | 160 | 174 | 189 | 203 | 219 | 232 | |
| Korrekturfaktor | 0.38 | 0.53 | 0.65 | 0.85 | 0.93 | 1.00 | 1.07 | 1.13 | 1.19 | 1.23 | 1.31 | 1.36 | 1.41 | 1.46 | 1.51 | |
Kompressluftfilterteile im Detail
